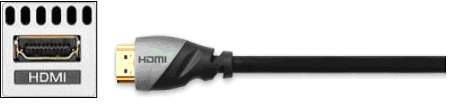

HDMI的英文全稱是“High Definition Multimedia Interface”,中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達5Gbps的數據傳輸帶寬,可以傳送無壓縮的數字音頻信號及高分辨率視頻信號。

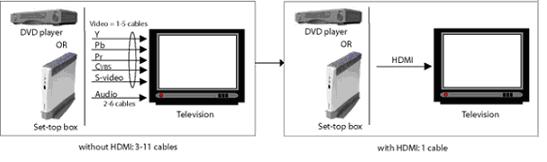

由于無需在信號傳送前進行數/模或者模/數轉換,可以保證最高質量的影音信號傳送。應用HDMI的好處是:只需要一條HDMI線,便可以同時傳送影音信號,對消費者而言,HDMI技術不僅能提供清晰的畫質,而且由于音頻/視頻采用同一電纜,大大簡化了家庭影院系統的安裝。

圖片1
圖片2
圖片3
2002年4月,由日立、松下、飛利浦、Silicon Image、索尼、湯姆遜、東芝等7家公司成立了HDMI組織開始制定新的專用于數字視頻/音頻傳輸標準。年末,高清晰數字多媒體接口(High-definition Digital Multimedia Interface)HDMI 1.0標準頒布。

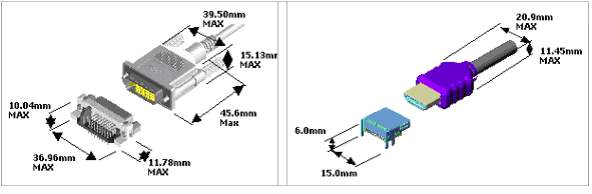

HDMI在針腳上和DVI(Digital Visual Interface)兼容,只是采用了不同的封裝,可以看作是DVI的強化與延伸,兩者可以兼容。與DVI相比,HDMI可以傳輸數字音頻信號,并增加了對HDCP (高帶寬數字內容保護-High-bandwith digital content protection) 的支持。HDMI支持5Gbps的數據傳輸率,最遠可傳輸15米,足以應付一個1080p的視頻和一個8聲道的音頻信號。而一個1080p的視頻和一個8聲道的音頻信號需求少于4GB/s,因此HDMI還有很大余量。
此外HDMI支持EDID(擴展顯示識別數據-Extended display identification Data),DDC(顯示數據通道-Data display channel,用以讀出EDID),因此HDMI的設備具有“即插即用”的特點,信號源和顯示設備之間會自動進行“協商”,自動選擇最合適的視頻/音頻格式。
HDMI組織還公布了高分辨率多媒體接口-HDMI的1.2版---更好的兼容PC系統。此次修訂增加了若干條非常重要的改進,以方便PC連接和數字音頻流(SACD等)的傳輸。使得這個數字視音頻接口保持了其先進性,這顯然是針對VESA推出Display port接口的回應。迄今為止,已經有超過250個廠商和470個不同類型的產品采用了HDMI接口。
DVD拷貝管制協會(CCA)規定,所有播放CSS保護內容并且畫質高于480p/576p的DVD機,必須具備HDMI-HDCP或DVI-HDCP輸出端子。美國的FCC(美國聯邦通信委員會)也規定在2005年7月1日后所售的所有“具數字有線功能”(digital cable-ready)的電視,均必須具有HDMI-HDCP或DVI-HDCP輸入端子。
此外,CableLabs也在其OpenCable計劃中,規定所有高畫質數字電視盒(HD-STBs)必須具備HDMI-HDCP或DVI-HDCP輸出端子。代表歐洲信息通信技術與消費電子產業的組織EICTA,也于2005年1月宣布,任何貼有“HD Ready”的顯示設備,必須通過HDMI或DVI數字接口接收高分辨率內容的傳輸,而且其HDMI或DVI輸入端子必須要支持HDCP。
所有這些規定更加強化了HDMI在市場上的地位。HDMI已經成為事實上的數字電視和消費電子產品的接口標準。
HDMI技術
基于DVI的HDMI接口支持VESA組織的HDCP(高帶寬數字內容保護-High-bandwith digital content protection)的內容,用以避免非授權的內容拷貝。同時,該標準還支持VESA組織的EDID(擴展顯示識別數據-Extended displayidentification Data)、DDC(顯示數據通道-Data display channel,用以讀出EDID)及DMT(監視同步協議),此外EIA-861標準還定義了如何在DVI協議中包含寬高比及信號格式等信息。
19陣“Type A”A型HDMI接口采用單TMDS(Transition-Minimized Differential Signaling)連接,可以傳輸視頻采樣率在25-165MHZ范圍內的視頻信號。A型接口因尺寸小而更多地應用在消費電子行業。對于傳輸信號采樣率高于165MHZ的視頻信號,HDMI采用雙TMDS的29針B型HDMI接口,這種接口一般用于PC市場
HDMI視頻格式:
HDMI支持RGB信號、4:4:4采樣的YCbCr信號及4:2:2采樣的YCbCr.傳輸速率最高的24位/像素。對于640x480清晰度, R′G′B′通常的采用后數據范圍為0-255. 對于YCbCr及所有其它RGB清晰度,采樣后的數值范圍為16-235。
HDMI音頻數據格式:
基于DVD音頻標準,HDMI支持1-8組非壓縮音頻傳輸,音頻支持48,96 or 192 kHz等多種采樣率。根據視頻格式,HDMI可以傳輸不同數量的采樣率在192KHZ的壓縮音頻。
HDMI接口的特性:
完全的數字信號接口,無壓縮,從信號源直接輸出的直接數字圖像及音頻
一根線纜滿足傳輸視音頻信號的需要,所有的HD信號及音頻信號在同一根線纜內傳輸,包括5個視頻分量及多通道音頻。
HDMI接口還支持傳輸智能信息如寬高比及信號格式、控制信息等,為設備間的智能化控制提供可能。
支持HDTV 1080P及更高清晰度信號的傳輸及顯示,適應HDTV的應用
2003年,HDMI消費類電子產品的銷售量只有25萬臺,但在2004年便成長至600萬臺以上。市場分析師認為應用HDMI的趨勢將持續快速成長,并預期配備HDMI的產品的銷量在2007年將增加至1.25億臺。根據IDC的估計,在2005年年底,全球?qū)谐^1500萬臺HDMI功能的數字電視,并在2007年年底成長至將近5000萬臺。
隨著高清晰電視、高清DVD以及各國政府對于數字電視與數字內容產業的大力推動與扶植,數字影音產業已成為全球信息技術產業新一波的成長動力。作為一個數字顯示設備與數字影音設備之間的橋梁,HDMI將成為新一代數字影音設備的接口標準并在日后取代DVI。
目前,HDMI技術入門費用頗高,僅入會年費就為US$15,000,HDCP的年費也為US$15,000,并且在銷售產品時仍需繳納每臺US$0.05到US$0.15的版稅,HDMI兼容性測試費用也在US$10,000到 US$20,000左右。真所謂“最黑的是定標準的”,日后是否會出DVD式的專利爭議,不得而知。
北京利國公司在完成DVI全系列產品的研發之后,現已推出HDMI,HDCP的系列產品,形成包含DVI,HDMI,HDCP等數字信號在內的切換,分配,轉換,傳輸?shù)漠a(chǎn)品線,并已批量出口。目前已有的產品系列包括:
DVI系列:
分配器:1*2,1*4,1*8,1*12,1*16等
切換器:2*1,4*1,8*1,16*1,到8*8,16*16等
轉換器:VGA 轉 DVI , DVI轉VGA
傳輸產品:轉發器,電纜均衡器,光纖收發器
HDMI與HDCP系列:
分配器:1*2,1*4,1*8,1*12,1*16等
切換器;2*1,4*1,8*1,16*1,到8*8等
轉換器:DVI和數字音頻 轉 HDMI,及反向轉換
傳輸產品:轉發器,
